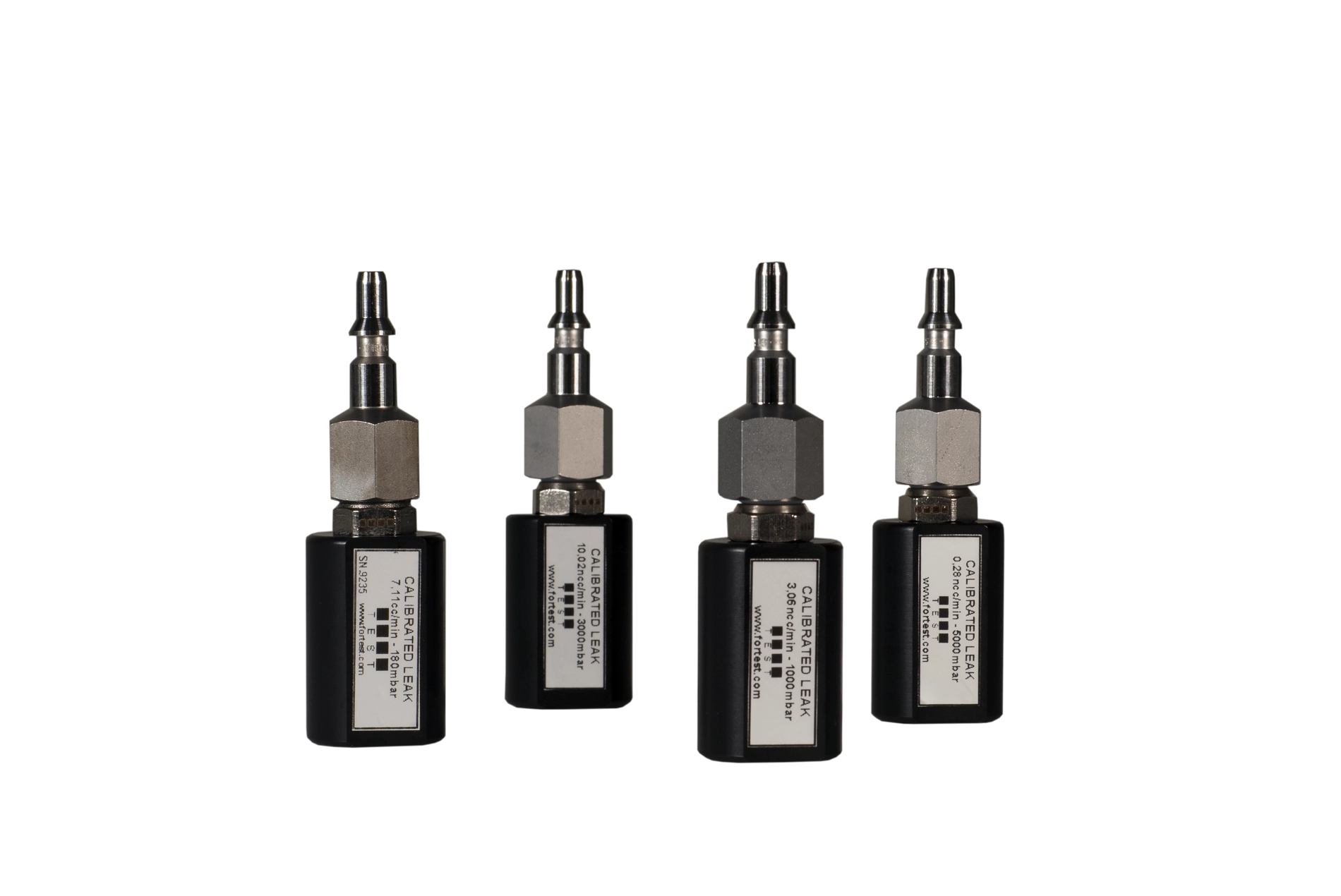

Spezialisierung für Mikroströme und geringe Leckagen
Das T0710 unterscheidet sich vom T0730 durch seine Spezialisierung auf die Messung von Mikroströmen und geringen Leckagen. Mit Leckage-Skalen, die bereits bei nur 10 cc/h (entspricht etwa 0,17 cc/min) beginnen, ist dieses metrologische Gerät für die Validierung von hochsensiblen Dichtheitsprüfgeräten optimiert, die bei der Prüfung von Komponenten mit sehr strengen Dichtheitsanforderungen eingesetzt werden. Die Fähigkeit, derart geringe Leckagen zu simulieren, macht es unverzichtbar in Bereichen wie der High-End-Automobilindustrie, der Medizintechnik, der Präzisionshydraulik und der Elektronik, wo selbst minimale Undichtigkeiten die Funktionalität, Sicherheit oder Zuverlässigkeit des Endprodukts beeinträchtigen können.
Sintertechnologie für höchste Präzision
Das Herzstück des T0710 besteht aus einem gesinterten Edelstahlelement, das durch ein pulvermetallurgisches Verfahren hergestellt wird, welches eine poröse Matrix mit kontrollierten und wiederholbaren Eigenschaften erzeugt. Die Sinterung ermöglicht eine extrem feine und homogene Struktur aus miteinander verbundenen Poren, die ideal ist, um stabile laminare Strömungen auch bei sehr niedrigen Werten zu erzeugen. Diese Technologie bietet erhebliche Vorteile gegenüber herkömmlichen Kapillaröffnungen: höhere mechanische Robustheit, Unempfindlichkeit gegenüber Temperaturschwankungen, Widerstand gegen Verstopfung durch feine Partikel und vor allem eine außergewöhnliche Dimensionsstabilität über die Zeit. Der Edelstahl verleiht zusätzlich Korrosionsbeständigkeit und Kompatibilität mit verschiedenen Arbeitsgasen.
Genauigkeit und Wiederholbarkeit bei Mikroflüssen
Die angegebene Genauigkeit des T0710 beträgt ±5% plus 0,03 cc/min, ein besonders bedeutsamer Wert bei der Arbeit mit reduzierten Flüssen. Um die Wichtigkeit dieser Spezifikation zu verstehen, betrachten wir eine kalibrierte Leckage von 1 cc/min: die Gesamtunsicherheit beträgt etwa 0,08 cc/min, entsprechend 8% des Nennwertes. Diese Präzision ist grundlegend für die ordnungsgemäße Validierung von Testsystemen, die zwischen konformen und nicht konformen Bauteilen mit engen Toleranzspannen unterscheiden müssen. Die Wiederholbarkeit der erzeugten Leckage, gewährleistet durch die Stabilität des gesinterten Materials, ermöglicht die Durchführung mehrfacher Prüfungen im Zeitverlauf mit stets konsistenten Ergebnissen – eine wesentliche Voraussetzung für den Nachweis des Leistungsvermögen von Qualitätskontrollprozessen.
Anpassung an anwendungsspezifische Anforderungen
Jeder T0710 wird nach Kundenspezifikation hergestellt, wobei der Nennwert der Leckage entsprechend den tatsächlichen Anforderungen der Anwendung konfiguriert wird. Der verfügbare Bereich umfasst über drei Größenordnungen, von 10 cc/h (für ultra-kritische Anwendungen bei kleinen Volumina) bis zu 200 cc/min (für größere Komponenten oder weniger strenge Toleranzen). Der Druckmessbereich kann zwischen -1 bar für Vakuumanwendungen und 10 bar für Druckprüfungen gewählt werden, wodurch gewährleistet wird, dass die Kalibrierung unter denselben Betriebsbedingungen wie die realen Tests erfolgt. Diese Anpassung eliminiert die Notwendigkeit von Korrekturfaktoren oder Extrapolationen und maximiert die Genauigkeit der periodischen Dichtheitsprüfungen.
Vielseitigkeit bei den Anschlussmöglichkeiten
Das T0710 bietet maximale Installationsflexibilität dank der verschiedenen verfügbaren Anschlussoptionen. Der Gewindeanschluss 1/8″ BSP männlich ist der Standard für feste Installationen in Prüfständen, während die Variante 1/4″ BSP männlich bevorzugt wird, wenn Rohrleitungen mit größerem Durchmesser verwendet werden müssen oder die Druckverluste reduziert werden sollen. Die als Option verfügbare Stäubli®® Schnellkupplung männlich ermöglicht schnelle Verbindungen und Trennungen ohne Werkzeuge, ideal für periodische Überprüfungen an verschiedenen Produktionslinien oder für die Verwendung als mobiler Referenzstandard, der zwischen mehreren Stationen geteilt wird. Das geringe Gewicht von 28 Gramm und die kompakten Abmessungen machen das Gerät einfach zu handhaben und zu transportieren.
Anwendungen bei Druck und Vakuum
Eine charakteristische Eigenschaft des T0710 ist die Fähigkeit, sowohl bei positivem Druck bis zu 10 bar als auch bei Unterdruck bis zu -1 bar zu arbeiten. Diese Vielseitigkeit macht ihn geeignet zur Validierung verschiedener Arten von Dichtheitsprüfsystemen: Differenzverfahren, die bei niedrigen relativen Drücken arbeiten, absolute Druckabfall-Tests, die häufig in der Automobilindustrie und Hydraulik eingesetzt werden, und Vakuumprüfungen, die typisch für den Kälte-, Klimatisierungs- und industriellen Unterdruckbereich sind. Die Möglichkeit, bei der Bestellung den optimalen Druckmessbereich zu wählen, gewährleistet, dass die Kalibrierung unter Bedingungen durchgeführt wird, die den Betriebsbedingungen so nahe wie möglich kommen, wodurch Unsicherheiten minimiert und die Zuverlässigkeit der Prüfungen maximiert werden.
Kompatibilität mit verschiedenen Gasen
Das T0710 ist für die Verwendung mit Druckluft, Stickstoff und Wasserstoff zertifiziert, den drei am häufigsten verwendeten Gasen in industriellen Dichtheitsprüfungen. Druckluft ist das am weitesten verbreitete Fluid aufgrund ihrer Verfügbarkeit und Wirtschaftlichkeit, Stickstoff wird verwendet, wenn Oxidationen oder Feuchtigkeitskontaminationen vermieden werden sollen, während Wasserstoff bei Tests mit Forming Gas oder in Anwendungen mit Wasserstoff-Sniffer-Detektoren zum Einsatz kommt. Es ist wichtig, das kalibrierte Leck mit demselben Gas zu verwenden, für das es zertifiziert wurde, oder die entsprechenden theoretischen Korrekturfaktoren anzuwenden, wenn das Arbeitsfluid gewechselt wird, wobei zu berücksichtigen ist, dass kleine Unterschiede in den physikalischen Eigenschaften der Gase den Durchfluss durch das gesinterte Material geringfügig beeinflussen können.
Zeitstabilität und Lebenszyklus
Eine der geschätztesten Eigenschaften des T0710 ist die außergewöhnliche Langzeitstabilität. Das gesinterte Edelstahlmaterial erfährt auch nach jahrelangem Einsatz und tausenden von Druckzyklen keine signifikanten Veränderungen der porösen Struktur. Im Gegensatz zu Systemen, die auf elastomeren Membranen oder O-Ringen basieren und sich verschlechtern können, oder Kapillaren, die verstopfen können, behält die gesinterte Metallmatrix ihre Eigenschaften unverändert bei. Diese Stabilität reduziert drastisch die Notwendigkeit häufiger Rekalibrierungen, auch wenn es gute Praxis bleibt, die Kalibrierung regelmäßig (typischerweise jährlich) zu überprüfen, sowohl aufgrund normativer Anforderungen als auch zur Überwachung möglicher versehentlicher Beschädigungen. Der erforderliche Wartungsaufwand ist praktisch null: Aufbewahrung in der Schutzbox bei Nichtgebrauch, Vermeidung von Kontaminationen mit Ölen oder Flüssigkeiten, Schutz vor mechanischen Stößen.
Strategische Bedeutung in der Qualitätskontrolle
Der Einsatz von zertifizierten kalibrierten Lecks wie dem T0710 stellt eine strategische Investition in das betriebliche Qualitätsmanagement dar. Diese Geräte haben den Zweck, objektiv zu demonstrieren, dass die Dichtheitsprüfsysteme korrekt funktionieren und in der Lage sind, Leckagen unterhalb der spezifizierten Schwellenwerte zu erkennen. Diese Fähigkeit ist essentiell, um regulatorische Anforderungen zu erfüllen, kostspielige Produktrückrufe aufgrund nicht erkannter Undichtigkeiten zu vermeiden und das Vertrauen der Kunden in die Fähigkeit des Unternehmens aufzubauen, zuverlässige Komponenten zu liefern. Insbesondere ist das T0710 mit seiner Spezialisierung auf Mikroströme entscheidend für High-Tech-Bereiche, wo die Toleranzgrenzen minimal sind und wo selbst scheinbar vernachlässigbare Lecks bedeutende Auswirkungen auf die Funktionalität oder Sicherheit des Endprodukts haben können. Die relativ geringen Kosten dieser zertifizierten Prüflinge amortisieren sich weitreichend in Bezug auf Konformität, Defektprävention und Unternehmensreputation.
