Mikro-Dichtheitsprüfung mit absolutem Druckabfall
K3990 wurde für Anwendungen an automatischen Maschinen mit hoher Produktivität, bei kleinen Prüfvolumen und wo die primäre Anforderung kurze Zykluszeiten sind, entwickelt.
Anwendungsbereiche
Miniaturisierte Evolution für die Automatisierung
Der K3990 stellt die neueste Grenze der Systeme für die absolute Druckabfall-Dichtheitsprüfung dar. Speziell für die Automatisierung entwickelt, vereint er extreme Präzision mit unglaublich kompakten Abmessungen.
Optimierung der Zykluszeiten
Mit einem kompakten Format von nur 110x110x110 mm kann das Gerät direkt am Prüfling installiert werden. Diese strategische Positionierung minimiert die Totvolumen und beschleunigt die Zeiten des Prüfzyklus drastisch.
Exzellenz bei Mikro-Volumen
Dank der internen Mikro-Ventile mit niedrigem Verbrauch ist der K3990 ideal für ultraschnelle Tests an Komponenten mit reduzierten Volumen (bis zu 50 cc). Er ist die perfekte Lösung für automatische Maschinen mit höchster Produktivität.
Industrielles Design und integriertes

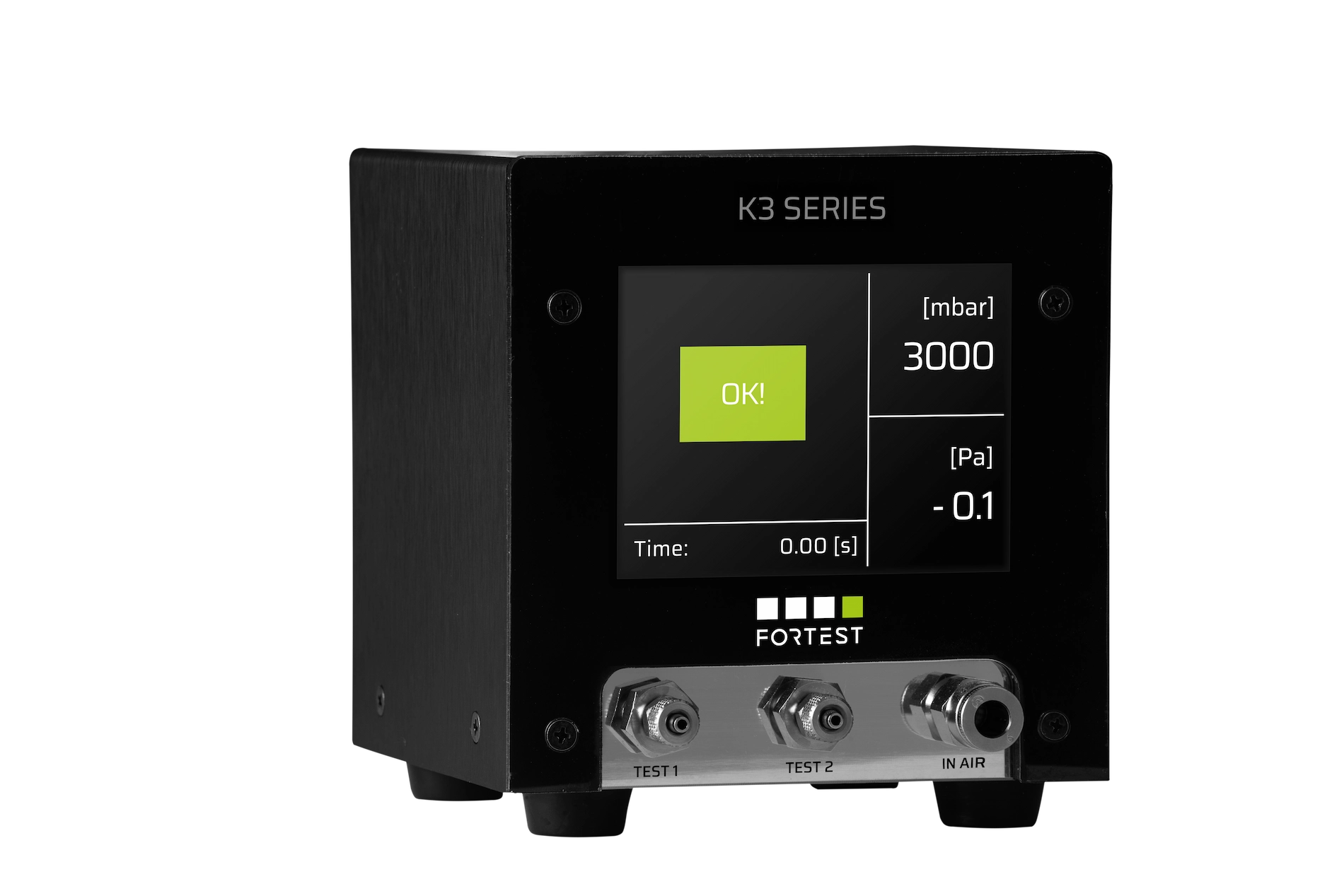

Display Das eloxierte Aluminiumgehäuse mit Acrylglas-Frontplatte gewährleistet Robustheit. Trotz der Miniaturisierung ist serienmäßig ein 3,5″-Farbdisplay für die sofortige Überwachung der Prozesse integriert.
Globale Konnektivität und Protokolle
Die technische Ausstattung ist vollständig: USB-Verbindungen, Ethernet TCP/IP (Modbus-RTU oder ForTest-Protokoll) und Bluetooth. Das Gerät ist für die digitale Integration im Sinne von Industrie 4.0 bereit.
Flexibilität in PrograHMIerung und Steuerung
Das K3990 kann über PC-Software (LAN, USB, RS232, USB) konfiguriert werden und auch im Stand-alone-Modus betrieben werden, wobei Start/Abort und Programmabruf über digitale I/O-Signale verwaltet werden.
Operativer Messbereich
Um sich an verschiedene pneumatische Anforderungen anzupassen, von der Vakuumverwaltung bis zu Standarddrücken, decken die verfügbaren Messbereiche das Intervall von -1 bis 10 bar ab.
| Model | [0-1 bar] , [-1-0 bar] | 1-2 bar | 2-6 bar | 6-10 bar |
|---|---|---|---|---|
| Accuracy Dp | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT |
| Range of measurements Dp | 0-65 mbar | 0-65 mbar | 0-65 mbar | 0-650 mbar |
| Resolution Dp | 0,001 mbar | 0,002 mbar | 0,005 mbar | 0,01 mbar |
| Direct pressure accuracy | 0,5%FS | 0,5%FS | 0,5%FS | 0,5%FS |
| Direct pressure measurement range | 0-FS | 0-FS | 0-FS | 0-FS |
| Direct pressure resolution | 0,1 mbar | 0,1 mbar | 0,1 mbar | 1 mbar |
| Accuracy measuring loss in cc/’ | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min |
| Measurement range in cc/’ | 0-10 cc/min | 0-10 cc/min | 0-10 cc/min | 0-10 cc/min |
| Measured measurement resolution in cc/’ | 0,01 cc/min | 0,01 cc/min | 0,01 cc/min | 0,01 cc/min |
| Accuracy measure volume in cc | - | - | - | - |
| Volume range in cc | - | - | - | - |
| Volume measurement resolution in cc | - | - | - | - |
| measure unit | mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s. | |||

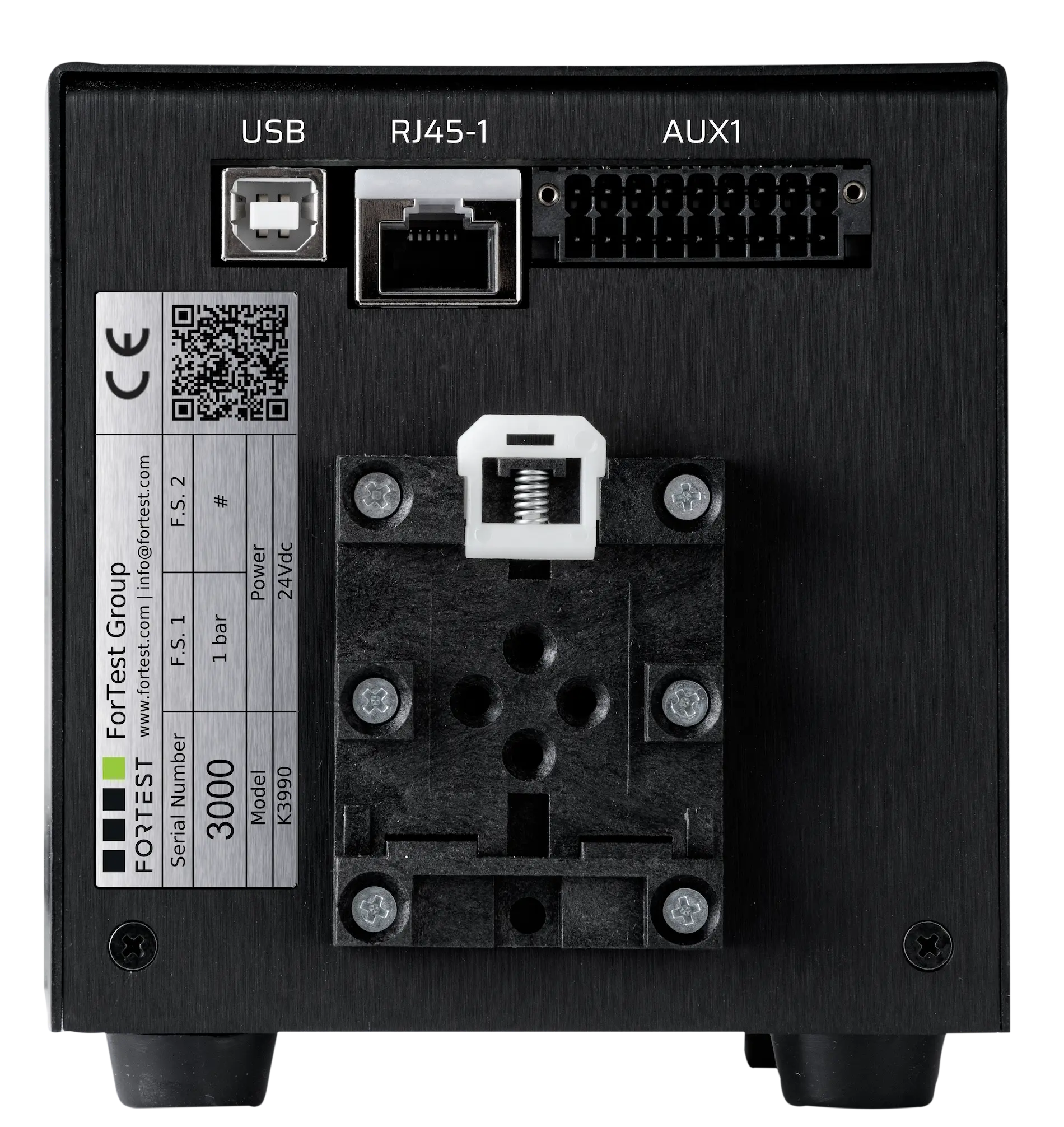

| Dimensions | L:110 H:110 l:110 mm | |||
| Weight | 1 Kg | |||
| Display size | 3,5” - 320x240 pixel | |||
| Operating temperature range | 5-40 °C | |||
| RS232 ports | 1 | |||
| RS485 ports | 1 | |||
| “master” usb port | 1 | |||
| “slave” usb port | 0 | |||
| Ethernet port | Optional (protocolli ForTest o Modbus RTU) | |||
| I/O signals | Start, Stop, Filling, Test, Good, Reject, 3BCD | |||
| Auxiliaries I/O signals (optional) | - | |||
| Number of programs | 100 | |||
| Test archive memory | No | |||
| Password block | No | |||
| Program name | No | |||
| Note |
