Das neue K7990 ist als universelles Dichtheitsprüfgerät konzipiert und findet dank der hohen Konfigurierbarkeit von Optionen und Messbereichen Anwendung in allen Industriezweigen (Automotive, Medizin, Hydraulik, Haushaltsgeräte, E-Mobility, Luftfahrt und Verteidigung).
Anwendungsbereiche
Innovation im absoluten Druckabfall
K7990 entsteht aus der kontinuierlichen technologischen Entwicklung und den modernen Marktanforderungen. Dieses neue Dichtheitsprüfgerät für absolute Druckabfall-Prüfungen ist darauf ausgelegt, Hochleistungen in der industriellen Qualitätskontrolle zu bieten.
Vielseitigkeit und Anwendungen
Hochkonfigurierbar passt sich das Gerät an jeden Anwendungsbereich an. Es kann als Stand-alone-Einheit an manuellen Arbeitsplätzen oder integriert in komplexe Automatisierungen eingesetzt werden, dank digitaler Schnittstellen, die mit allen derzeit auf dem Markt befindlichen Systemen kompatibel sind.
Fortschrittliche Benutzeroberfläche

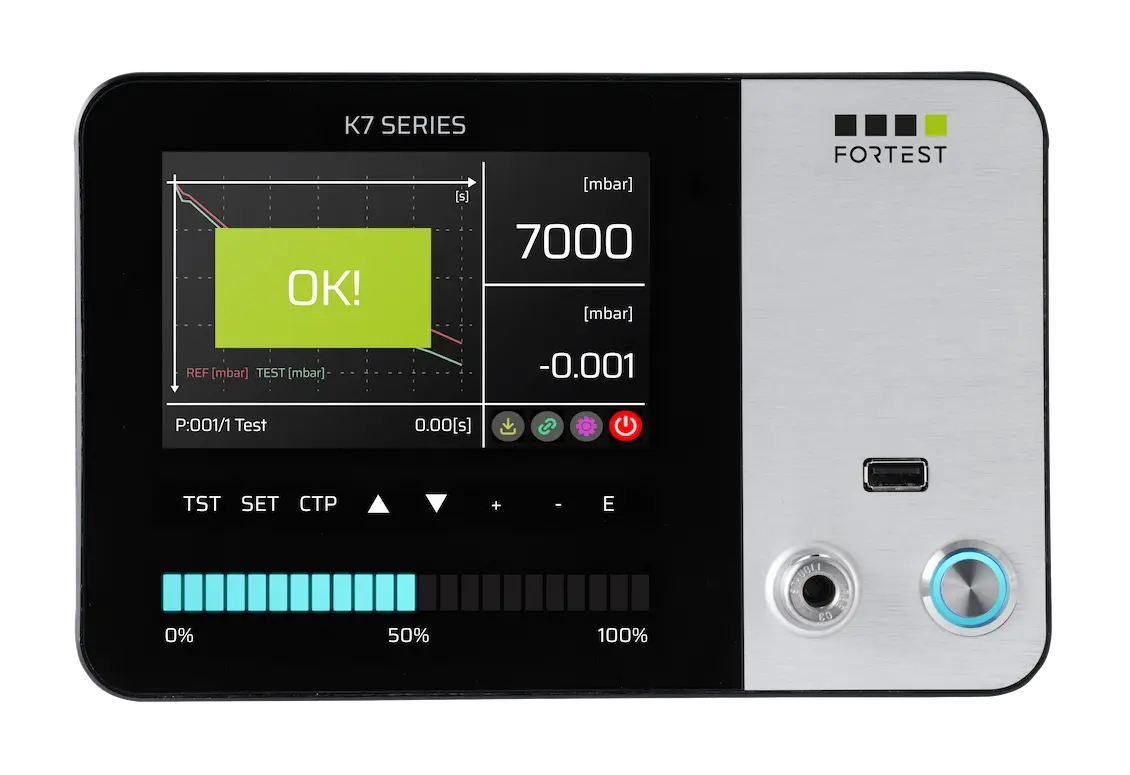

Das Design verfügt über ein hochbeständiges Hartglaspanel, das ein 5,7″ Farb-Touchscreen-Display mit kapazitiver Technologie schützt. Die Bedienung wird durch die dynamische LED-Leiste und die beleuchtete Tastatur intuitiv gestaltet, ideal für den intensiven Einsatz in der Produktion.
Komplette Serienausstattung
Das Standardpaket beinhaltet den Stäubli®®-Anschluss für kalibrierte Lecks, USB-Port für die Speicherung von Berichten und Firmware-Updates, sowie einen manuellen Präzisionsdruckregler (auch als elektronische Version optional erhältlich) und 300 Prüfprogramme.
Konnektivität und Integration 4.0

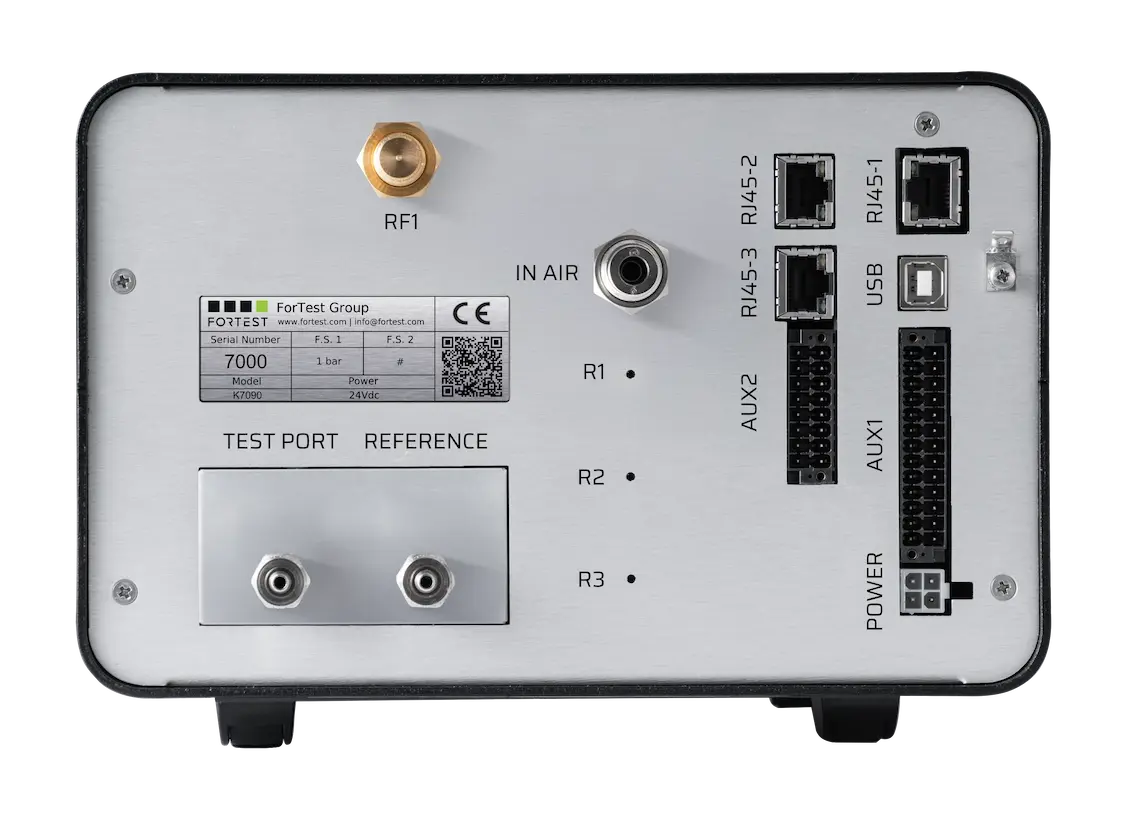

Das K7990 bietet eine vollständige Kommunikation über Ethernet, RS232, RS485, USB, Bluetooth und Wi-Fi. Die Flexibilität wird durch die Kompatibilität mit den gängigsten Protokollen gewährleistet: Modbus-RTU, Profinet, EtherNet/IP und EtherCAT, wodurch die Kommunikation mit SPS- und MES-Systemen sichergestellt wird.
| Modello | 0-1 bar e -1-0 bar | 1-2bar | 2-6bar | 6-15bar |
|---|---|---|---|---|
| Accuratezza Dp | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT |
| Range di misura Dp | 0-65 mbar | 0-65 mbar | 0-65 mbar | 0-650 mbar |
| Risoluzione Dp | 0,001 mbar | 0,002 mbar | 0,005 mbar | 0,01 mbar |
| Accuratezza pressione diretta | 0,5%FS | 0,5%FS | 0,5%FS | 0,5%FS |
| Range di misura pressione diretta | 0-FS | 0-FS | 0-FS | 0-FS |
| Risoluzione pressione diretta | 0,1 mbar | 0,1 mbar | 0,1 mbar | 1 mbar |
| Accuratezza misura perdita in cc/’ | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min |
| Range di misura perdita in cc/’ | 0-10 cc/min | 0-10 cc/min | 0-10 cc/min | 0-10 cc/min |
| Risoluzione misura perdita in cc/’ | 0,01 cc/min | 0,01 cc/min | 0,01 cc/min | 0,01 cc/min |
| Accuratezza misura volume in cc | 1%RDG+2cc | 1%RDG+2cc | 1%RDG+2cc | 1%RDG+2cc |
| Range di misura volume in cc | 0-500 cc | 0-500 cc | 0-500 cc | 0-500 cc |
| Risoluzione misura volume in cc | 0,1 cc | 0,1 cc | 0,1 cc | 0,1 cc |
| Unità di misura | mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s. | |||
| Dimensioni | L: 220 h:140 l:250 mm | |||
| Peso | 4 kg | |||
| Dimensioni display | 5.7” - 800x480 pixel | |||
| Range temperatura di funzionamento | 5-40 °C | |||
| Porte RS232 | 2 | |||
| Porte RS485 | 1 | |||
| Porta usb “master” | 1 | |||
| Porta usb “slave” | 1 | |||
| Porta ethernet | Optional (protocolli ForTest, Modbus RTU, Profinet, EtherCAT, EtherNet/IP) | |||
| Segnali I/O | Start, Stop, Filling, Test, Good, Reject, 4BCD | |||
| Segnali I/O ausiliari (optional) | 8 output programmable, 4 input programmable, 4BCD | |||
| Numero programmi | 300 | |||
| Memoria archivio prove | Advanced | |||
| Blocco con password | Yes | |||
| Nome programma | Yes , 16 characters | |||
| Note |
La risoluzione da considerarsi ai fini dell'accuratezza è sempre 1 Pa Norme di riferimento: EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779
|
|||
Datasheet K7990 ForTest – ITALIANO – REV.1 – PDF
ForTest-Kommunikationsprotokoll – PDF
Kommunikationsprotokoll Modbus RTU – PDF
Data mapping Profinet ForTest – Revision-D – PDF
GSDML File ForTest – Revision-D – ZIP
Data mapping Profinet ForTest – Revision-H – PDF
GSDML File ForTest – Revision-H – ZIP
Data mapping EtherNet/IP ForTest – Revision-H – PDF
ESD File ForTest – Revision-H – EDS
Data mapping EtherCAT ForTest – Revision-H – PDF
XML File ForTest – Revision-H – XML
USB Drivers for Windows OS – Windows x86/x64 – ZIP
(*) Ethernet-basierte Schnittstellen mit standardisierten industriellen Kommunikationsprotokollen sind optional und nicht standardmäßig im Gerät enthalten. Darüber hinaus ist die Verfügbarkeit der eingebetteten Module, die diese Protokolle unterstützen, vom jeweiligen Modell und der installierten Hardware-Revision abhängig, da die Module je nach Verfügbarkeit zum Zeitpunkt der Bestellung integriert werden.
