Mikro-Dichtheitsprüfung mit absolutem Druckabfall, zweikanalig
K3890 ist das neue miniaturisierte zweikanalige Gerät, das entwickelt wurde, um die Produktivität an automatischen Prüflinien für Bauteile mit geringen Volumina zu verdoppeln.
Anwendungsbereiche
Miniaturisierte Bi-Kanal-Innovation

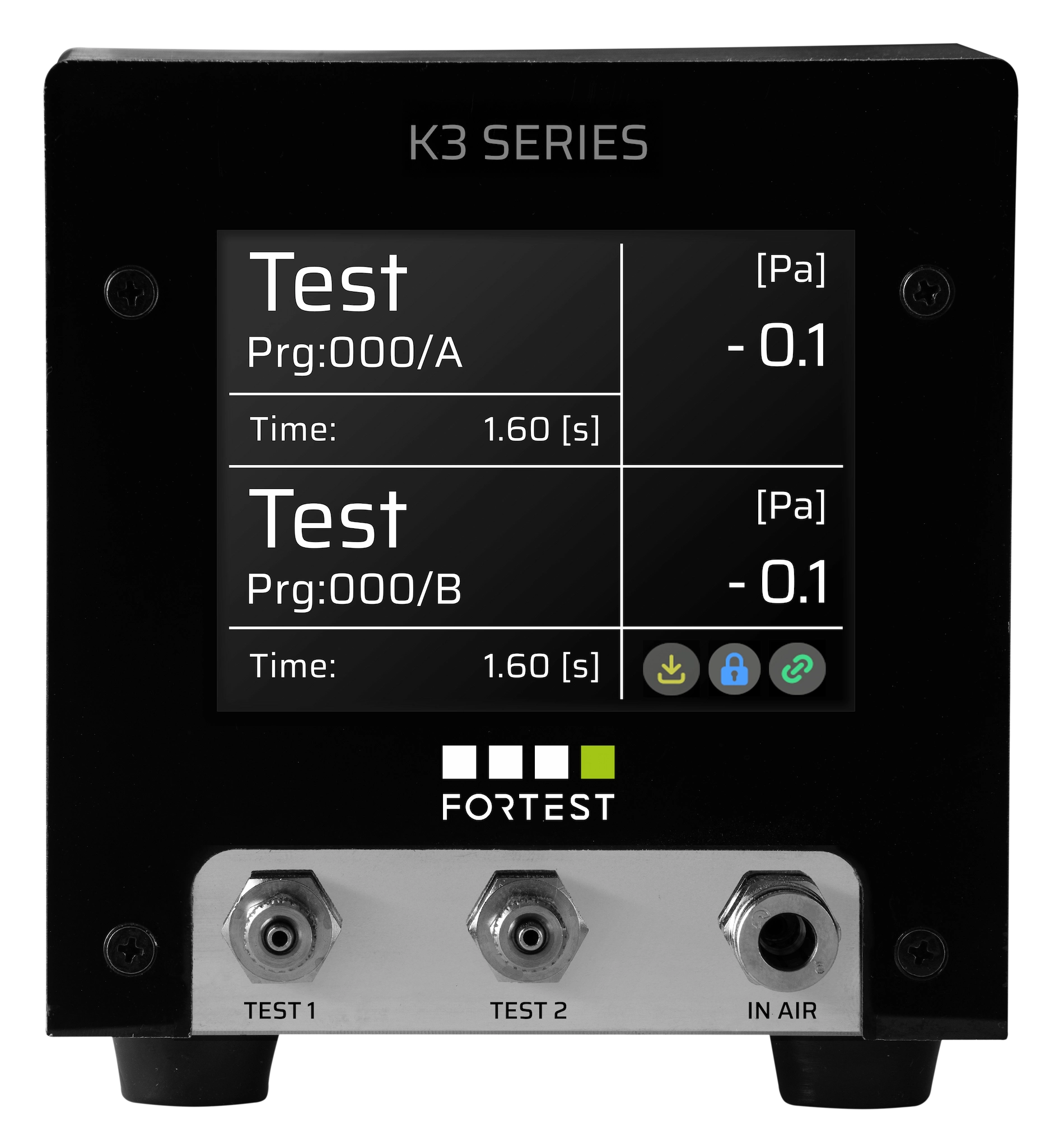

Das K3890 stellt die neueste Generation der Dichtheitsprüfgeräte mit absoluter Druckabfallmethode dar. Speziell für die Automatisierung entwickelt, integriert es die Bi-Kanal-Technologie in einem ultra-kompakten Format, ideal für die Herausforderungen der modernen Produktion.
Direkte Integration und reduzierte Zykluszeiten
Dank der außergewöhnlich kompakten Abmessungen (110×110×110 mm) kann das Gerät direkt in der Nähe des Prüflings installiert werden. Diese Nähe minimiert die Totvolumen und gewährleistet eine drastische Reduzierung der Testzeiten sowie eine höhere Präzision.
Performance bei Mikro-Volumen
Ausgestattet mit internen Mikro-Ventilen mit niedrigem Verbrauch, zeichnet sich der K3890 beim Befüllen kleiner Volumina (bis zu 50 cc) aus. Er ist die perfekte Lösung für extrem schnelle Dichtheitsprüfzyklen an automatischen Maschinen mit hoher Produktivität.
Robustes Design und integrierte Benutzeroberfläche
Das eloxierte Aluminiumgehäuse mit Acrylglas-Frontplatte umschließt ein 3,5″ Farbdisplay. Trotz der „Mikro-Einheit“-Abmessungen verzichtet das Gerät nicht auf die visuelle Klarheit und Robustheit, die in industrieller Umgebung erforderlich sind.
Konnektivität und Industrie 4.0-Protokolle
Das K3890 bietet eine vollständige Serienausstattung: USB-Anschlüsse, Ethernet TCP/IP (Modbus-RTU oder ForTest) sowie ein kabelloses Bluetooth-Modul. Dies gewährleistet eine perfekte digitale Integration in jedes Überwachungssystem.
Gestione e Programmazione Flessibile
La configurazione può avvenire tramite software PC dedicato o chiavetta USB. Lo strumento può operare anche in modalità stand-alone, utilizzando segnali digitali I/O per il controllo dei cicli (Start/Abort) e la gestione degli esiti e dei programmi.
Messbereich
Um ein breites Spektrum industrieller Anwendungen abzudecken, von Vakuumtests bis hin zu Standarddrücken, reichen die verfügbaren Messbereiche von -1 bis 10 bar.
| Modello | 0-1 bar e -1-0 bar | 1-2 bar | 2-6 bar | 6-10 bar |
|---|---|---|---|---|
| Accuratezza Dp | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT |
| Range di misura Dp | 0-65 mbar | 0-65 mbar | 0-65 mbar | 0-650 mbar |
| Risoluzione Dp | 0,001 mbar | 0,002 mbar | 0,005 mbar | 0,01 mbar |
| Accuratezza pressione diretta | 0,5%FS | 0,5%FS | 0,5%FS | 0,5%FS |
| Range di misura pressione diretta | 0-FS | 0-FS | 0-FS | 0-FS |
| Risoluzione pressione diretta | 0,1 mbar | 0,1 mbar | 0,1 mbar | 1 mbar |
| Accuratezza misura perdita in cc/’ | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min |
| Range di misura perdita in cc/’ | 0-10 cc/min | 0-10 cc/min | 0-10 cc/min | 0-10 cc/min |
| Risoluzione misura perdita in cc/’ | 0,01 cc/min | 0,01 cc/min | 0,01 cc/min | 0,01 cc/min |
| Accuratezza misura volume in cc | - | - | - | - |
| Range di misura volume in cc | - | - | - | - |
| Risoluzione misura volume in cc | - | - | - | - |
| Unità di misura | mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s. | |||
| Dimensioni | L:110 H:110 l:110 mm | |||
| Peso | 1 Kg | |||
| Dimensioni display | 3,5” - 320x240 pixel | |||
| Range temperatura di funzionamento | 5-40 °C | |||
| Porte RS232 | 1 | |||
| Porte RS485 | 1 | |||
| Porta usb “master” | 1 | |||
| Porta usb “slave” | 0 | |||
| Porta ethernet | Optional (protocolli ForTest o Modbus RTU) | |||
| Segnali I/O | Start, Stop, Filling, Test, Good, Reject, 3BCD | |||
| Segnali I/O ausiliari (optional) | - | |||
| Numero programmi | 100 | |||
| Memoria archivio prove | No | |||
| Blocco con password | No | |||
| Nome programma | No | |||
| Note |
La risoluzione da considerarsi ai fini dell'accuratezza è sempre 1 Pa Norme di riferimento: EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779
|
|||
Datasheet K3890 ForTest – ITALIANO- REV.1 – PDF
ForTest-Kommunikationsprotokoll – PDF
Kommunikationsprotokoll Modbus RTU – PDF
Data mapping Profinet ForTest – Revision-D – PDF
GSDML File ForTest – Revision-D – ZIP
Data mapping Profinet ForTest – Revision-H – PDF
GSDML File ForTest – Revision-H – ZIP
Data mapping EtherNet/IP ForTest – Revision-H – PDF
ESD File ForTest – Revision-H – EDS
Data mapping EtherCAT ForTest – Revision-H – PDF
XML File ForTest – Revision-H – XML
USB Drivers for Windows OS – Windows x86/x64 – ZIP
