M9730

M9730

Kontinuierliches Durchflussprüfgerät aus der Serie M


Anwendungen:

  Luftfahrt   Maschinenbau
  Automotive   Medizin
  Gas   Elektrische Haushaltsgeräte
  Elektronik   Verpackung
  Pneumatik   Heizung
  Valves   Hydraulics
  Kühlung   Alternative energie

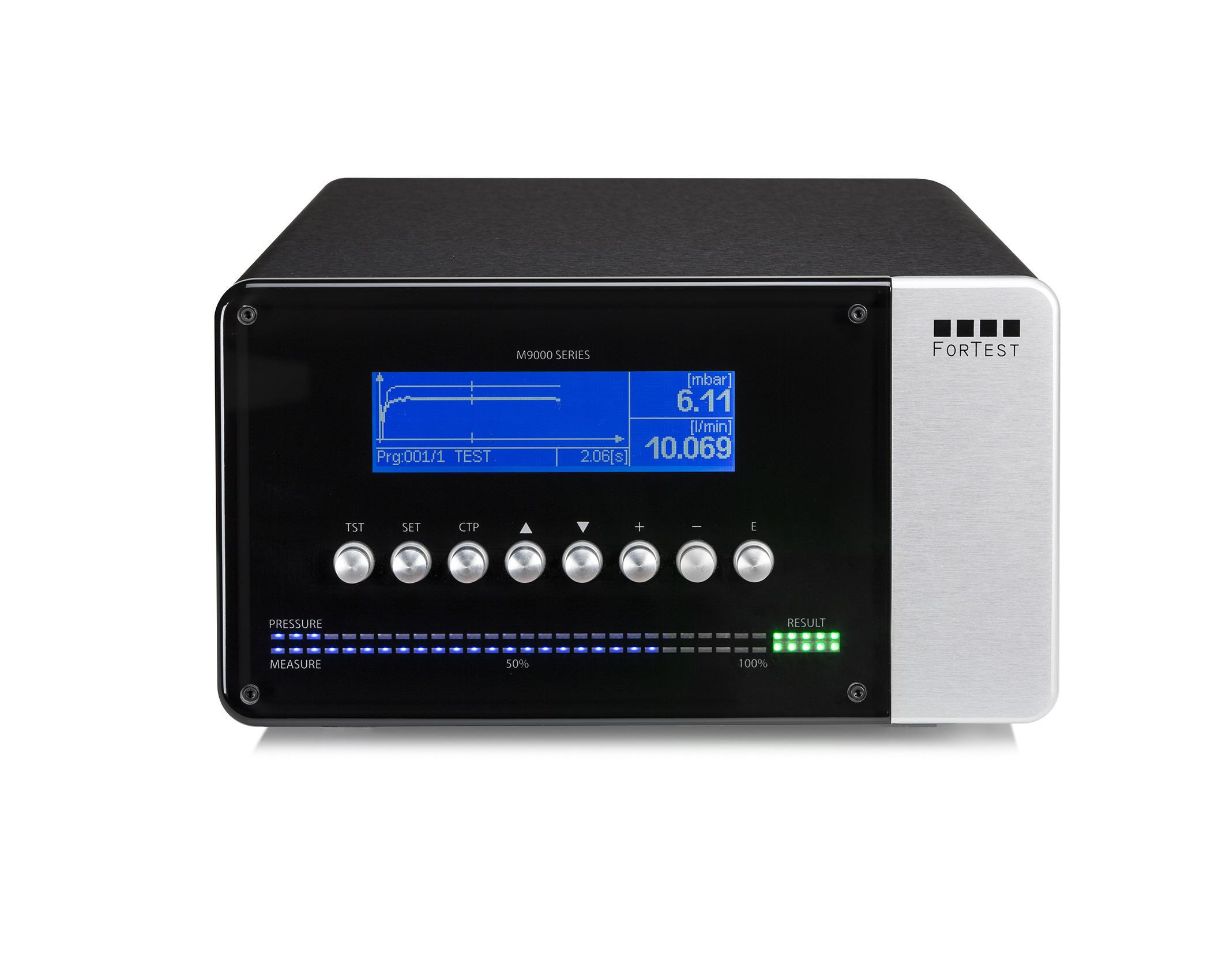

M9730 ist ein neues kontinuierliches Durchflussprüfgerät aus der Serie M von ForTest®.

Dieses Gerät besteht aus einer für die Verkürzung der Befüllungszeiten optimierten Drucklufteinheit, einem Massendurchflusssensor, einem Drucksensor und einem elektronischen Druckregler, durch den stabile und genaue Kollaudierdrücke garantiert werden.

Es handelt sich um das klassische Durchflussmessgerät für die Messung von Filtern, Düsen, Schlitzen, Rohrdurchmessern, etc.

Die revolutionäre Flash-Technologie mit ultraschnellen Verarbeitungszeiten ermöglicht eine grafische Darstellung der Dichtheitsprüfung auf kartesischer Ebene und in automatischer Skalierung.

Das Gerät ist mit einem Prüfdruck von 0 bis 8 Bar und Endwert-Durchflüssen von 10 bis 200 nlt/min verfügbar.

Der M9730 ist serienmäßig mit einem AUX-Stecker für Expansionssignale von 24 V DC, einem USB-Port, einem optoisolierten RS232-Port und einem optoisolierten Port für industrielle Multipunkt-Netze ausgestattet.

Verfügbares externes Zubehör sind Drucker, eine STÄUBLI-Steckvorrichtung an der Stirnseite für den Anschluss von Kalibrierlecks M0710 oder von anderen Herstellern, ein Bausatz für Netz-Dispatcher zur Ausführung komplexer Netzwerke für PC, etc.

Auf Wunsch kann das Gerät mit einem USB-Stick zum Speichern der Prüfdaten, einer Funkfernbedienung zur Testverwaltung, einem Bluetooth-Anschluss, einem Ethernet-Anschluss und einem direkten Internet-Anschluss ausgestattet werden.

Die Basisversion besteht aus einem elektronischen Druckregler: In dieser Konfiguration ermöglicht eine weite Palette an Softwarestrategien eine exzellente Regulierung des jeweiligen Status des Verhältnisses “Druck/Lastverlust” je nach den unterschiedlichen zu messenden Endwert-Durchflüssen.

Die einfach zu bedienende Benutzer-Schnittstelle, das mehrsprachige Menü, das Balkendiagramm mit Anzeige des Prüfdrucks und des abgelesenen Abfalls, die RGB-LEDs zur Anzeige von KONFORMEN oder NICHT KONFORMEN Prüflingen runden die Palette an Produkteigenschaften ab.

  • Gehäuse aus schwarzem, eloxierten Aluminium
  • Bruchsichere Front aus Plexiglas
  • Druckmessung unabhängig von der Durchflussmessung
  • Druckmessung im Stand-by-Modus mittels eingebautem Magnetventil (auf Anfrage
  • Messgenauigkeit des Drucks besser als 0,25%
  • Elektronische Druckregelung
  • Autokorrelationsfunktion Druck/Durchfluss über Software
  • Automatischer Nullabgleich
  • LCD-Display mit einer Auflösung von 240X64 Pixel mit blauer Hintergrundbeleuchtung
  • Grafische Darstellung der Dichtheitsprüfung auf kartesischer Ebene
  • Manuelle Regelung des Drucks auf Anfrage
  • Elektronischer Druckregler serienmäßig
  • Speicher für Stückzahl-Zähler und Real Time Clock
  • 100 Testprogramme, vom Bediener konfigurierbar
  • Gerätekalibrierung nach ISO-Normen mit Zugriff seitens des Bedieners, überlagert durch einen Kontrollalgorithmus
  • Stecker mit Expansionssignalen von 24 V DC
  • Optoisolierter RS232-Port
  • Optoisolierter Port für industrielle Multipunkt-Netze
  • USB-Stecker für die Verbindung mit dem PC
  • USB-Stick zum Speichern der Prüfdaten, Funkfernbedienung zur Testverwaltung, Bluetooth-Anschluss, Ethernet-Anschluss und direkter Internet-Anschluss auf Anfrage
  • Betriebstemperatur min. 5°C / max. 40°C
  • Gewicht in der Grundkonfiguration: 8 kg
  • Abmessungen: 300X160X350 mm
  • Druckbereich: (mbar) : 100, 200, 300, 500, 1000, 2000, 3000, 6000
  • Flussbereich : (cc/min) : 200, 500, 1000, 5000, 10000, 15000, 20000, 50000, 100000, 200000
  • Stormversorgungen : 110 Vac 50/60Hz, 230 Vac 50/60Hz
  • Pneumatische Versionen für Rohre (mm) : 12x10, 6x4, 8x6, 10x8
  • Testsgas : Wasserstoff, Kühlmittel, Druckluft, Stickstoff,

  • xternes Entlüftungs-Magnetventil mit Schutzfilter
  • Externer Startknopf
  • Externe Bedientafel für Start/Abort
  • Externe 4-Programm - Auswahltafel
  • Startpedal
  • Strichcode-Lesegerät
  • Aufkleber für Drucker 4500Stk
  • Verlängerungskabel AUX-Signale
  • Luftfilter
  • Stäubli-Steckkupplung
  • Mikrometrische Präzisionsarmatur
  • Mikrometrische Armatur
  • Software M Series Manager
  • TTY
  • Serial-Protokoll
  • Serielles PC-Kabel Eigentümer - M-Serie
  • Sonda de temperatura externa
  • MIXER-07
  • Software Data Manager
  • Thermodrucker mit Peel-Off-
  • Thermodrucker mit Peel-Off-
  • Adapterkabel AUX Serie M - Serie ET
  • Remote Start / Abbruch / Gut / Schlecht
  • Software "Data Manager"
  • 5 Mikron Luftfilter

  • Pneumatische Befüllung schnell - (STANDARD)
  • Frontanschluss für Kalibrierleck Stäubli©
  • Frontaler Druck-Feinregler
  • Elektronischer Druckregler
  • Auto-Zero-Kreis Primärdruck
  • Vorfüllung
  • Ablesen des Primärdrucks in Warteposition
  • Nebenausgang für Ausschüsse (drittes Ergebnis)
  • Analoger Ausgang Verlust
  • Erweiterungskarte I/O 24 Vdc
  • Starteingang mit Zweihandlogik
  • Ethernet-Buchse/TCP-IP
  • Aktiver USB-Port
  • WI-FI Anschluss
  • Kit Funkfernsteuerung für die Programm/Start-Wahl
  • Messung von hoher Auflösung (1M pti AD) - (STANDARD)
  • Indirekte Messung
