M9710

Gerät für die Durchflussprüfung mit kontinuierlichem, laminarem Massenfluss

Anwendungen:

  Luftfahrt   Maschinenbau
  Automotive   Medizin
  Elektrische Haushaltsgeräte   Öldynamic
  Elektronik   Verpackung
  Pneumatik   Heizung
   Valves   Hydraulics
  Bremssättel   Alternative energie
   Kühlung   Zylinder
  Gas

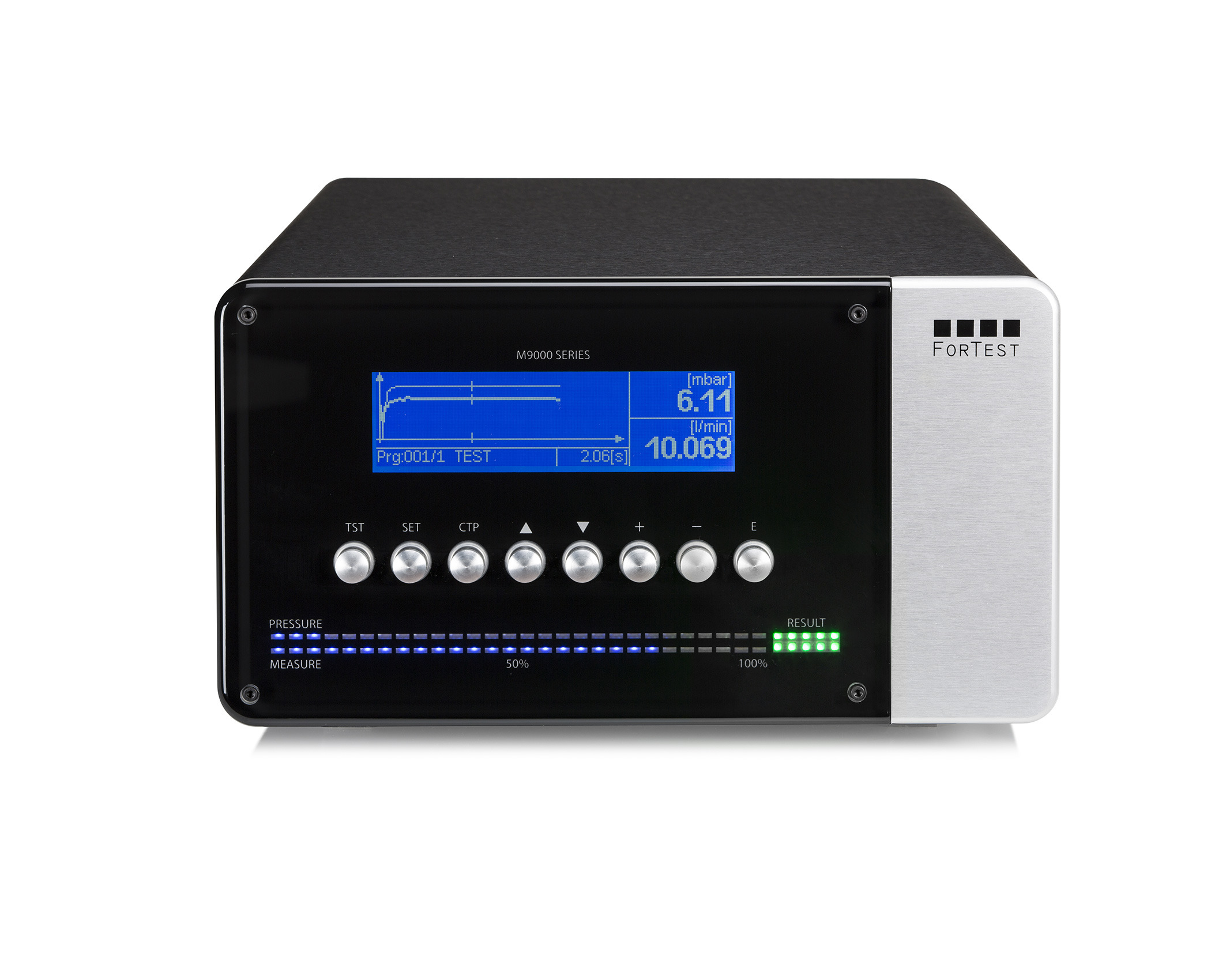

M9710 ist ein neues Gerät für die Durchflussprüfung mit kontinuierlichem, laminarem Massenfluss aus der Serie M von ForTest®. Dieses Gerät besteht aus einer für die Verkürzung der Befüllungszeiten optimierten Drucklufteinheit, einem Massendurchflusssensor, einem Drucksensor und einem manuellen Druckregler, durch den stabile und sichere Kollaudierdrücke garantiert werden. Die besondere Ausarbeitung der Autokorrelations-Software der Messungen führt außerdem zu einer extremen Verkürzung der Testzeiten.

Die revolutionäre Flash-Technologie mit ultraschnellen Verarbeitungszeiten ermöglicht eine grafische Darstellung der Dichtheitsprüfung auf kartesischer Ebene und in automatischer Skalierung.

Das Gerät ist mit einem Prüfdruck von 0 bis 15 Bar und Endwert-Durchflüssen von 0,5 bis 1 nlt/min verfügbar. Der M9710 ist serienmäßig mit einem AUX-Stecker für Expansionssignale von 24 V DC, einem USB-Port, einem optoisolierten RS232-Port und einem optoisolierten Port für industrielle Multipunkt-Netze ausgestattet. Verfügbares externes Zubehör sind Drucker, eine STÄUBLI-Steckvorrichtung an der Stirnseite für den Anschluss von Kalibrierlecks M0710 oder von anderen Herstellern, ein Bausatz für Netz-Dispatcher zur Ausführung komplexer Netzwerke für PC, etc.

Auf Wunsch kann das Gerät mit einem USB-Stick zum Speichern der Prüfdaten, einer Funkfernbedienung zur Testverwaltung, einem Bluetooth-Anschluss, einem Ethernet-Anschluss und einem direkten Internet-Anschluss ausgestattet werden.M9710 ist das ideale Gerät für die Prüfung von Austritten oder Messung von großen Leckagen, von Ventilteilen und im Bereich der Öldynamik im Allgemeinen. Das Gerät wird für Dichtheitsmessung von großen Volumen oder Dichtheitsprüfungen empfohlen, unabhängig von der Unbekannten des Volumens des Prüflings.

Dieses Gerät ist ideal geeignet für Prüfungen im Testlabor: Im Wesentlichen ist zur Messung von untereinander unterschiedlichen Elementen keinerlei Einstellung notwendig.

Die einfach zu bedienende Benutzer-Schnittstelle, das mehrsprachige Menü, das Balkendiagramm mit Anzeige des Prüfdrucks und des abgelesenen Abfalls, die RGB-LEDs zur Anzeige von KONFORMEN oder NICHT KONFORMEN Prüflingen runden die Palette an Produkteigenschaften ab.

Auf Wunsch kann das Gerät mit einem USB-Stick zum Speichern der Prüfdaten, einer Funkfernbedienung zur Testverwaltung, einem Bluetooth-Anschluss, einem Ethernet-Anschluss und einem direkten Internet-Anschluss ausgestattet werden.Dank einer überarbeiteten Hardware weist der M9710 eine Messgenauigkeit von 0,1 Pa auf, wodurch das Gerät Tests mit größtmöglicher Geschwindigkeit und Zuverlässigkeit durchführen kann. Die einfach zu bedienende Benutzer-Schnittstelle, das mehrsprachige Menü, das Balkendiagramm mit Anzeige des Prüfdrucks und des abgelesenen Abfalls, die RGB-LEDs zur Anzeige von KONFORMEN oder NICHT KONFORMEN Prüflingen runden die Palette an Produkteigenschaften ab.

  • Gehäuse aus schwarzem, eloxierten Aluminium
  • Bruchsichere Front aus Plexiglas
  • Druckmessung unabhängig von der Durchflussmessung
  • Druckmessung im Stand-by-Modus mittels eingebautem Magnetventil (auf Bestellung)
  • Messgenauigkeit des Drucks besser als 0,25%
  • Manuelle Druckregelung
  • Autokorrelationsfunktion Druck/Durchfluss über Software
  • Automatischer Nullabgleich
  • LCD-Display mit einer Auflösung von 240X64 Pixel mit blauer Hintergrundbeleuchtung
  • Grafische Darstellung der Dichtheitsprüfung auf kartesischer Ebene
  • Speicher für Stückzahl-Zähler und Real Time Clock
  • 100 Testprogramme, vom Bediener konfigurierbar
  • Gerätekalibrierung nach ISO-Normen mit Zugriff seitens des Bedieners, überlagert durch einen Kontrollalgorithmus
  • Stecker mit Expansionssignalen von 24 V DC
  • Optoisolierter RS232-Port
  • Optoisolierter Port für industrielle Multipunkt-Netze
  • USB-Stecker für die Verbindung mit dem PC
  • USB-Stick zum Speichern der Prüfdaten, Funkfernbedienung zur Testverwaltung, Bluetooth-Anschluss, Ethernet-Anschluss und direkter Internet-Anschluss auf Anfrage
  • Betriebstemperatur min. 5°C / max. 40°C
  • Gewicht in der Grundkonfiguration: 8 kg
  • Abmessungen: 300X160X350 mm
  • Druckbereich: (mbar) : 200, 500, 1000, 3000, 6000, 10000, 15000
  • Flussbereich : (cc/min) : 200, 500, 1000
  • Stormversorgungen : 110 Vac 50/60Hz, 230 Vac 50/60Hz
  • Pneumatische Versionen für Rohre (mm) : 6x4, 8x6
  • Testsgas : Wasserstoff, Druckluft, Stickstoff

  • Externes Entlüftungs-Magnetventil mit Schutzfilter
  • Externer Startknopf
  • Externe Bedientafel für Start/Abort
  • Externe 4-Programm - Auswahltafel
  • Startpedal
  • Strichcode-Lesegerät
  • Aufkleber für Drucker 4500Stk
  • Verlängerungskabel AUX-Signale
  • Venturi-Rohre
  • Luftfilter
  • Stäubli-Steckkupplung
  • Mikrometrische Präzisionsarmatur
  • Mikrometrische Armatur
  • Software M Series Manager
  • TTY
  • Serial-Protokoll
  • Serielles PC-Kabel Eigentümer - M-Serie
  • Sonda de temperatura externa
  • Thermodrucker mit Peel-Off-
  • Thermodrucker mit Peel-Off-
  • Adapterkabel AUX Serie M - Serie ET
  • Remote Start / Abbruch / Gut / Schlecht
  • Software "Data Manager"
  • 5 Mikron Luftfilter

  • Frontanschluss für Kalibrierleck Stäubli©
  • Frontaler Druck-Feinregler
  • Auto-Zero-Kreis Primärdruck
  • Vorfüllung
  • Ablesen des Primärdrucks in Warteposition
  • Nebenausgang für Ausschüsse (drittes Ergebnis)
  • Analoger Ausgang Verlust
  • Erweiterungskarte I/O 24 Vdc
  • Starteingang mit Zweihandlogik
  • Ethernet-Buchse/TCP-IP
  • Aktiver USB-Port
  • WI-FI Anschluss
  • Kit Funkfernsteuerung für die Programm/Start-Wahl
  • Messung von hoher Auflösung (1M pti AD) - (STANDARD)
  • Indirekte Messung
