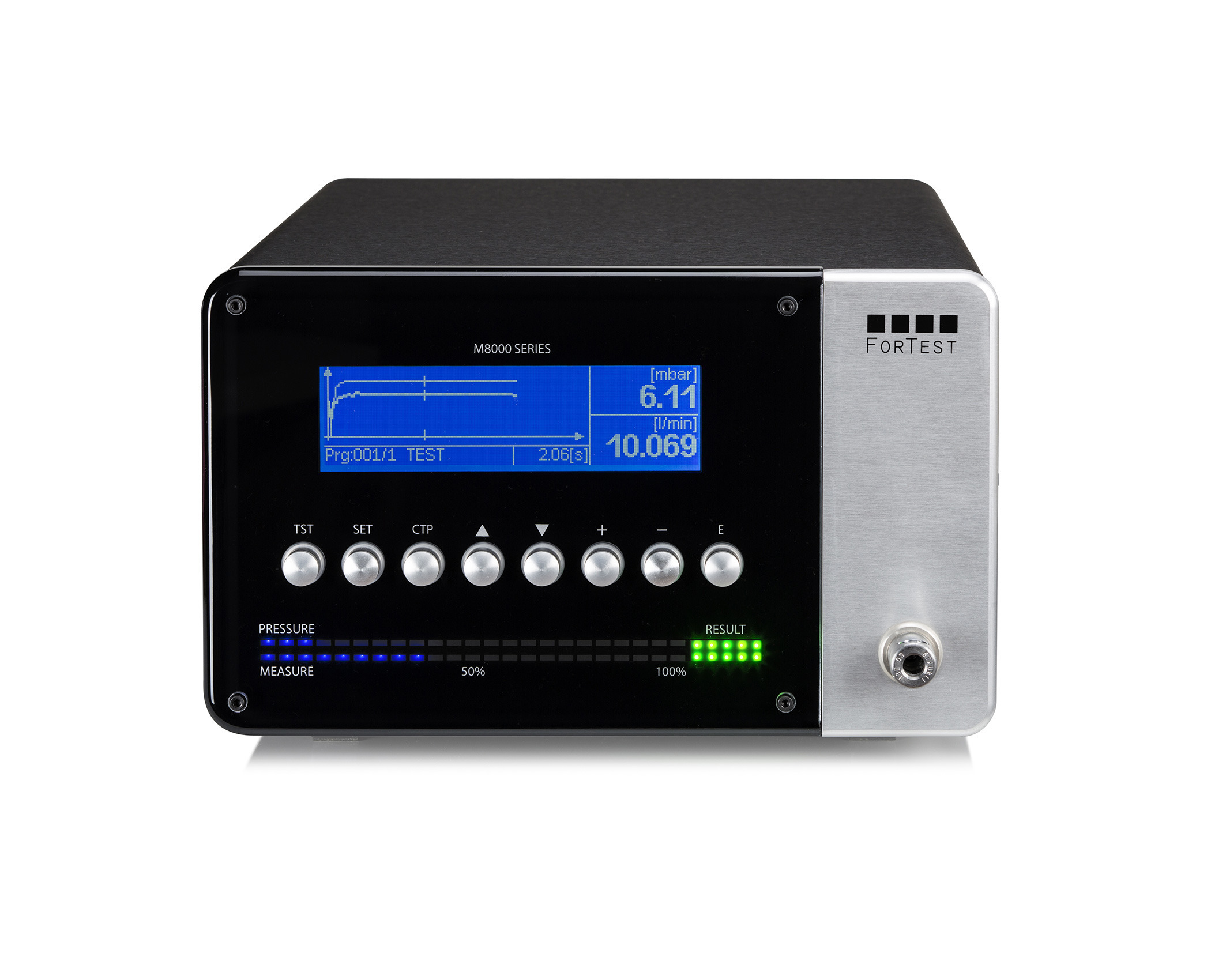

M8260

Differentialkomparator aus der Serie M von ForTest®


Anwengungen:

   Luftfahrt    Kühlung
  Automotive   Medizin
   Elektrische Haushaltsgeräte    Öldynamic
  Alternative energie

Das Gerät wurde für die Kontrolle der Durchflussabweichung von einem Referenzbauteil (z.B.: Düsen, Rohre, Rohrschlangen, Stopfen für Größenabnahmen, etc.) oder die Kapazitätsabweichung von einem Referenzvolumen (z.B.: Hohlraumkontrolle, Kontrolle der Werkzeugverarbeitung, Flakons, etc..) entwickelt.

Die klassische Anwendung besteht in der Kontrolle von teilweisen Rohrverstopfungen: Der korrekte Bauteil wird an der Referenzseite eingebracht und die zu prüfenden Rohre an der Testseite. Das Gerät gibt nicht den Wert des Luftdurchflusses an, sondern eine Abweichung zu dem auf der Referenzseite montierten korrekten Werkstück.

Dieser Wert ist wesentlich besser und zeitstabiler als eine normale Durchflussmessung. „Grate“ oder teilweise Verstopfungen bis zu 10% des Durchmessers des zu messenden Rohrs bei Verwendung als Treibstoffrohre.

Die revolutionäre Flash-Technologie mit ultraschnellen Verarbeitungszeiten ermöglicht eine grafische Darstellung der Dichtheitsprüfung auf kartesischer Ebene und in automatischer Skalierung.
Das Gerät ist mit einem Prüfdruck von 0 bis 1 Bar.

Der M8260 ist serienmäßig mit einem AUX-Stecker für Expansionssignale von 24 V DC, einem USB-Port, einem optoisolierten RS232-Port und einem optoisolierten Port für industrielle Multipunkt-Netze ausgestattet. Verfügbares externes Zubehör sind Drucker, eine STÄUBLI-Steckvorrichtung an der Stirnseite für den Anschluss von Kalibrierlecks M0710 oder von anderen Herstellern, ein Bausatz für Netz-Dispatcher zur Ausführung komplexer Netzwerke für PC, elektronische Druckregler, mechanische Feinregler, etc.

Auf Wunsch kann das Gerät mit einem USB-Stick zum Speichern der Prüfdaten, einer Funkfernbedienung zur Testverwaltung, einem Bluetooth-Anschluss, einem Ethernet-Anschluss und einem direkten Internet-Anschluss ausgestattet werden.M8260 ermöglicht die Ausführung von statischen oder dynamischen Volumsvergleichen. Alternativ wird das Gerät für die Ausführung von genauen Hohlraumkontrollen oder für die Prüfung des Vorhandenseins von Fremdkörpern im Lebensmittelbereich (z.B.: Dosen, Flaschen, etc.) verwendet.

Die einfach zu bedienende Benutzer-Schnittstelle, das mehrsprachige Menü, das Balkendiagramm mit Anzeige des Prüfdrucks und des abgelesenen Abfalls, die RGB-LEDs zur Anzeige von KONFORMEN oder NICHT KONFORMEN Prüflingen runden die Palette an Produkteigenschaften ab. Der M9200 kann mit einem elektronischen Feinregler oder einem mechanischen Regler ausgestattet werden.

  • Gehäuse aus schwarzem, eloxierten Aluminium
  • Bruchsichere Front aus Plexiglas
  • Druckmessung unabhängig von der Durchflussmessung
  • Druckmessung im Stand-by-Modus mittels eingebautem Magnetventil (auf Bestellung)
  • Messgenauigkeit des Drucks besser als 0,25%
  • Elektronische Druckregelung
  • Autokorrelationsfunktion Druck/Durchfluss über Software
  • Automatischer Nullabgleich
  • LCD-Display mit einer Auflösung von 240X64 Pixel mit blauer Hintergrundbeleuchtung
  • Grafische Darstellung der Dichtheitsprüfung auf kartesischer Ebene
  • Manuelle Regelung des Drucks su richiesta
  • Elektronischer Regler serienmäßig
  • Speicher für Stückzahl-Zähler und Real Time Clock
  • 100 Testprogramme, vom Bediener konfigurierbar
  • Gerätekalibrierung nach ISO-Normen mit Zugriff seitens des Bedieners, überlagert durch einen Kontrollalgorithmus
  • Stecker mit Expansionssignalen von 24 V DC
  • Optoisolierter RS232-Port
  • Optoisolierter Port für industrielle Multipunkt-Netze
  • USB-Stecker für die Verbindung mit dem PC
  • USB-Stick zum Speichern der Prüfdaten, Funkfernbedienung zur Testverwaltung, Bluetooth-Anschluss, Ethernet-Anschluss und direkter Internet-Anschluss auf Anfrage
  • Betriebstemperatur min. 5°C / max. 40°C
  • Gewicht in der Grundkonfiguration: 8 kg
  • Abmessungen: 300X160X350 mm
  • Druckbereich: (mbar) : 200, 500, 1000
  • Stormversorgungen : 110 Vac 50/60Hz, 230 Vac 50/60Hz
  • Pneumatische Versionen für Rohre (mm) : 12x10, 6x4, 8x6, 10x8
  • Testsgas : Wasserstoff, Druckluft, Stickstoff

  • Externes Entlüftungs-Magnetventil mit Schutzfilter
  • Externer Startknopf
  • Externe Bedientafel für Start/Abort
  • Externe 4-Programm - Auswahltafel
  • Startpedal
  • Strichcode-Lesegerät
  • Aufkleber für Drucker 4500Stk
  • Verlängerungskabel AUX-Signale
  • Luftfilter
  • Stäubli-Steckkupplung
  • Mikrometrische Präzisionsarmatur
  • Mikrometrische Armatur
  • Software M Series Manager
  • TTY
  • Serial-Protokoll
  • Serielles PC-Kabel Eigentümer - M-Serie

  • Frontaler Druck-Feinregler
  • Pneumatikmodul für Fernmessung
  • Elektronischer Druckregler
  • Auto-Zero-Kreis Primärdruck
  • Ablesen des Primärdrucks in Warteposition
  • Nebenausgang für Ausschüsse (drittes Ergebnis)
  • Analoger Ausgang Verlust
  • Erweiterungskarte I/O 24 Vdc
  • Starteingang mit Zweihandlogik
  • Ethernet-Buchse/TCP-IP
  • Aktiver USB-Port
  • WI-FI Anschluss
  • Kit Funkfernsteuerung für die Programm/Start-Wahl
  • Messung von hoher Auflösung (1M pti AD) - (STANDARD)
