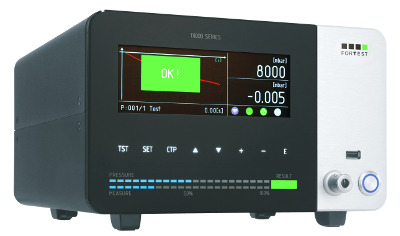

T8970

Universalgerät mit kontinuierlicher Messung für Bereich Gas



Kontinuierliche Messung für den Gassektor.
Der T8970 ist ein spezielles Dichtheitsprüfgerät mit kontinuierlicher Messung, das für bestimmte Teile von Gasrampen, Öfen oder Werkstätten entwickelt wurde.Diese Technologie gewährleistet eine sehr schnelle Prüfung der verschiedenen Ringe und Hähne einer Gasrampe, die im Automatikmodus startet, sobald am Eingang die Gasversorgung angeschlossen und die erkannten Lecks in Echtzeit anzeigtwurden.
Die Funktion „Volumenmessung“ ist serienmäßig und ermöglicht die direkte Anzeige der Leckage in cm³/h oder cm³/min, um den Branchenstandards zu entsprechen.
Der T8970 verfügt über einen automatischen elektronischen Regler, der eine stabile und kontinuierliche Einstellung des Prüfdrucks ermöglicht, insbesondere in der Phase Hahnöffnung.




Direkte Messung in cc/h, oder cc/min Automatische Druckregelung Automatischer Testzyklus-Start

Unbegrenzte Konnektivität.
Die neue T8970-Ausstattung umfasst Anschlüsse für USB-Slave, RS232, RS485, Can-Bus und TTY. Die Montage kann auch einen optionalen Ethernet-Anschluss und einen 26-poligen Stecker mit 4 Eingängen und 8 Ausgängen umfassen, die vollständig programmierbar sind, um mit den externen Ventilen, Sicherheitsbarrieren, Schaltern usw. zu interagieren.Auf der Vorderseite befindet sich ein Master-USB-Port für den Anschluss an einen USB-Stick zum Speichern der durchgeführten Tests, zum Sichern/Wiederherstellen der Parameter und zum Aktualisieren der Firmware.Der Anschluss an Thermodrucker, Barcode-/Data-Matrix-Leser und Marker erfolgt automatisch über ein internes Menü.



Usb key Hochleistungs-Ausgänge RS232, RS485, Can, TTY Ethernet und Hilfsstromstecker

Immer die beste Abmessung.
Der Prüfzyklus wurde dank der Interaktion von Prozessor und Coprozessor weiter beschleunigt, wobei die Zuverlässigkeit, die ForTest seit jeher einzigartig macht, beibehalten wurde.Wir können mit Sicherheit sagen, dass der T8970 dank der Zentrierungstechnologie in den Fenstern und dem doppelten optisch isolierten Faradayschen Käfig, der die Einschwingzeiten auf unter 18 ms reduziert, über die weltweit fortschrittlichste Messstrecke verfügt.Dies führt zu einer stabilen und geräuscharmen Auflösung der tatsächlichen Messung von 0,1 Pa bis 1 bar (0,5 Pa bis 6 bar).


Integrierte Prozessor und Co-Prozessor Zentrierungstechnologie in Fenstern Auflösung von 0,1 cc/h

Optimierter Druckluftabschnitt.
Durch den Einbau von Magnetventilen der neuesten Generation konnte die Füllgeschwindigkeit im Vergleich zum Vorgängermodell um 30% erhöht werden, wobei die Zuverlässigkeit im Laufe der Zeit unverändert geblieben ist. Dieses Instrument erfordert keine teure Wartung in der Pneumatikabteilung. Unser Ziel ist es, sie immer zuverlässiger und langlebiger zu machen.


Füllgeschwindigkeit +30% Hohe Beständigkeit gegen Feuchtigkeit Keine regelmäßige Wartung

Innovatives Design.
Hinter dem scheinbar einfachen Design verbirgt sich in Wirklichkeit eine gründliche Studie, die den Gebrauch und das Verständnis des Geräts so einfach wie möglich macht.Die Vorderseite besteht aus einer einzigen Platte aus gehärtetem Glas und Aluminium, wodurch sie extrem leicht zu reinigen ist und sich der T8970 sowohl für den Einsatz im Labor als auch in der Produktionslinie eignet.Die umfangreichen internen Menüs sind leicht zu verstehen, und die grafische Benutzeroberfläche wurde so gestaltet, dass nur wichtige Informationen angezeigt werden.
Alles ist genau da, wo es sein soll.


Benutzerfreundliche Oberfläche Einfache Reinigung Rundum Verwendung



Modell 0-1 bar
Genauigkeit Dp / Durchfluss 0,5% RDG+3DGT
Messbereich Dp / Durchfluss 0-65 mbar
Auflösung Dp / Durchfluss 0,001 mbar
Genauigkeit Fülldruck 0,5%FS
Messbereich Fülldruck 0-FS
Auflösung Fülldruck 0,1 mbar
Genauigkeit Leckmessung in cc/’ 1%RDG+0,03cc/min
Bereich der Leckmessung in cc/’ 0-10 cc/min
Auflösung Leckmessung in cc/’ 0,01 cc/min
Genauigkeit Volumenmessung in cc/’ 1%RDG+2cc/min

Bereich der Volumenmessung in cc/’ 0-500cc
Auflösung Volumenmessung in cc/’ 0,1 cc/min
Messeinheit mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s.
Abmessungen 270X160X300 mm
Gewicht 8 kg
Display-Abmessungen 800x280 pixel
Betriebstemperaturbereich 5-40 °C
RS232-Port 2
Porte RS485 1
"Master"  USB-Anschluss 1
"Slave" USB-Anschluss 1
Ethernet-Anschluss Optional
Signale I/O Start, Stop, Filling, Test, Good, Reject, 4BCD
Hilfssignale I/O (optional) 8 output programmable, 4 input programmable, 4BCD
Programmnummer 300
Testarchiv-Speicher Advanced
Sperre mit Passwort Yes
Programmname Yes, 16 characters
Referenzstandards EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779

Externes Entlüftungs-Magnetventil mit Schutzfilter
  • 3-Wege Druckluftventil
  • Pilotmagnetventil
  • 5-Wege Druckluftventil
  • Externer Startknopf
  • Externe Bedientafel für Start/Abort
  • Externe 4-Programm - Auswahltafel
  • Startpedal
  • Strichcode-Lesegerät
  • Aufkleber für Drucker 4500Stk
  • Verlängerungskabel AUX-Signale
  • Venturi-Rohre
  • Luftfilter
  • Stäubli-Steckkupplung
  • Mikrometrische Präzisionsarmatur
  • Mikrometrische Armatur
  • Software M Series Manager
  • TTY
  • Serial-Protokoll
  • Group Ventil Typ "Zylinder" mit Filtern
  • Serielles PC-Kabel Eigentümer - M-Serie
  • Sonda de temperatura externa
  • 3-Wege-pneumatisches Ventil mit Pilotventil
  • MIXER-07
  • Software Data Manager
  • Staubli Female Fitting
  • Thermodrucker mit Peel-Off-
  • Thermodrucker mit Peel-Off-
  • Adapterkabel AUX Serie M - Serie ET
  • Remote Start / Abbruch / Gut / Schlecht
  • 5 Mikron Luftfilter

  • Internes Ablassventil
  • Pneumatische Befüllung schnell
  • Pneumatik mit schnellen Mikro-Magnetventilen
  • Kit Sniffer Wasserstoff H2
  • Frontanschluss für Kalibrierleck Stäubli©
  • Frontaler Druck-Feinregler
  • Elektronischer Druckregler
  • Auto-Zero-Kreis Primärdruck
  • Positive und negative Prüfung
  • Vorfüllung
  • Ablesen des Primärdrucks in Warteposition
  • Nebenausgang für Ausschüsse (drittes Ergebnis)
  • Analoger Ausgang Verlust
  • Erweiterungskarte I/O 24 Vdc
  • Starteingang mit Zweihandlogik
  • Ethernet-Buchse/TCP-IP
  • Aktiver USB-Port
  • WI-FI Anschluss
  • Kit Funkfernsteuerung für die Programm/Start-Wahl
  • Messung von hoher Auflösung (1M pti AD) - (STANDARD)
  • Kapazitätsmesser zur Messung des Stückvolumens
  • Doppelter Druckzweig mit Voreinstellung
