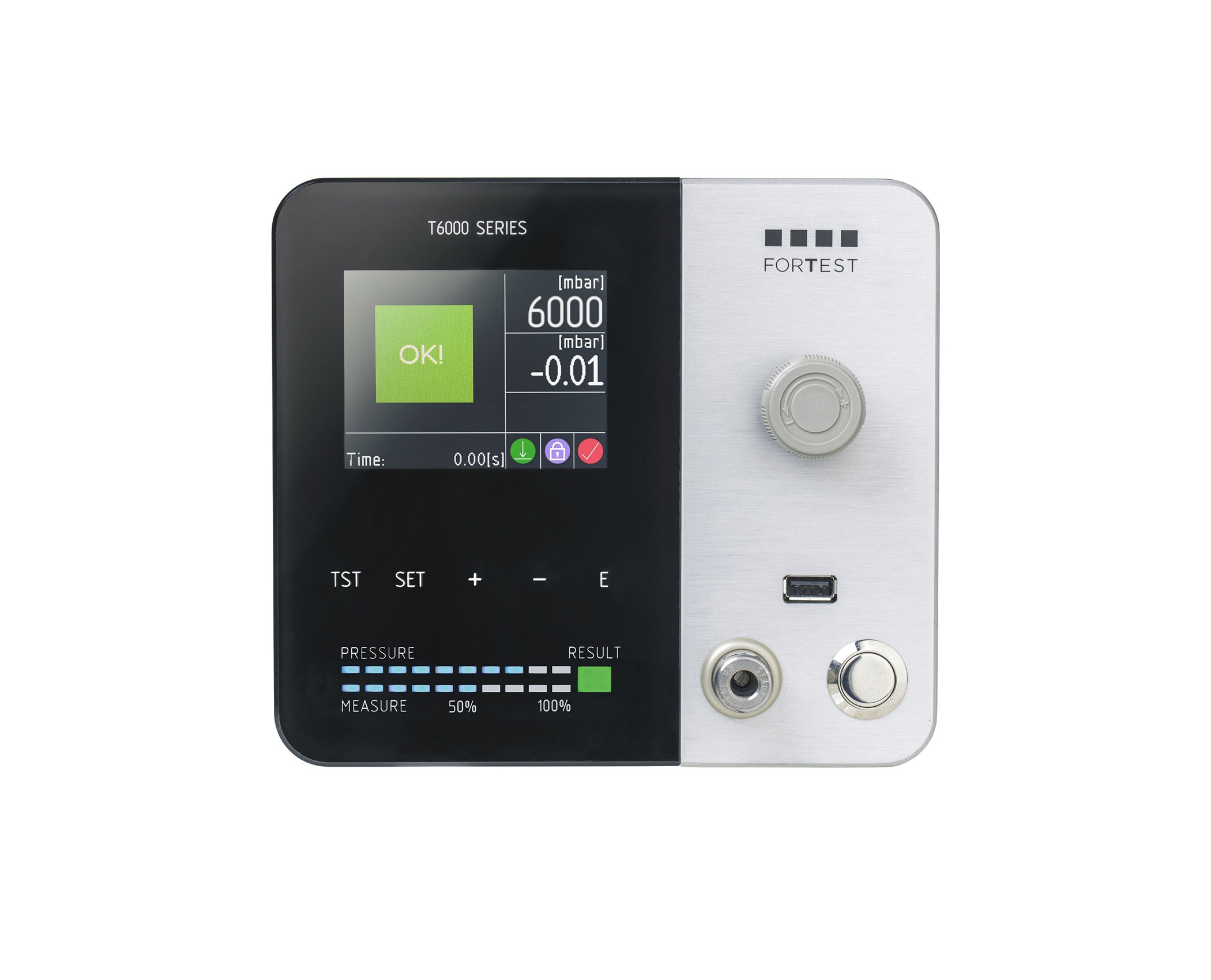

T6960

Ferngesteuertes Differential-Einstiegsgerät für Dichtheitsprüfung



Große Geschwindigkeit für kleine Mengen.
T6960 wurde entwickelt für den ultraschnellen Test auf Teilen mit geringem Volumen (Ventile für Druckluft, Druckschalter, Mikroventile in medizinischen Kunststoffarmaturen, Nadeln, Katheter, biomedizinische Komponenten, usw.).
Durch diese Eigenschaften ist es geeignet für die Verwendung an automatischen Maschinen mit hoher Produktivität und ermöglichen die Montage der Drucklufteinheit in der Nähe des getesteten Teils, um das parasitäre Volumen zu minimieren. Der Differenzialmesstechnik jedoch ermöglicht die Erfassung von extrem niedrigen Lecks (z.B. auf medizinischem Ventil: 10 cc/h bei 2 bar in 0,1 s. des Tests).




Testzeit von wenigen Zehntelsekunden Ferngesteuerte Drucklufteinheit Ideal für Teile mit kleinem Volumen (maximal 20cc)

Alle Verbindungen, die Sie benötigen-
T6960 verfügt über weniger Anschlüsse als seine Vorgängermodelle, aber genauso komplett: ein Slave-USB, RS232, RS485 und CAN-Bus-Anschluss.
Auf der Frontplatte ist ein Master-USB-Anschluss angebracht für den Anschluss eines USB-Stick, um die durchgeführten Prüfungen zu speichern, für das Backup/Restore der Parameter und die Aktualisierung der Firmware des Gerätes.
Der Anschluss an Thermodrucker, Barcode/Data-Matrix-Leser und Markierer erfolgt automatisch über das interne Menü.



Usb key Hochleistungs-Ausgänge RS232, RS485, Can

So klein und doch so leistungsstark.
T6960 bietet eine stabile und geräuscharme Messauflösung von 0,1 Pa bis 1 bar (0,5 Pa bis 6 bar), indem ein Teil der Messstelle geteilt wird, der auf die höheren Serien T8000 und T9000 angewendet wird.
Obwohl es als Einstiegsgerät gedacht ist, ist die Messleistung absolut vergleichbar mit der Leistung der anderen ForTest Serien.



Hohe Messleistung Auflösung startend ab 0,1 Pa

Ferngesteuerte Druckluft.
T6960 verfügt über eine externe Drucklufteinheit mit Mikroventilen und integrierten Differenzialdrucktransformatoren, so nahe wie möglich an dem zu testeten Teil zu montieren. Alles wird direkt durch die Zentraleinheit mit Abmessungen und Oberfläche identisch mit T6960 verwaltet.



Ideal für Mengen bis zu 20cc Ferngesteuerte externe Einheit Differenzialtechnologie

Es ist alles, wo es sein sollte.
Trotz der kompakten Größe, wofür die Verwendung des vereinfachten Menü erforderlich ist, ist die T6960 Benutzeroberfläche so ausgelegt, um die Programmierung der Testparameter zu erleichtern.
Die Frontplatte ist hergestellt aus einer einzigen Platte aus gehärtetem Glas und Aluminium, die es extrem einfach zu reinigen machen, daher ist T6960 sowohl für den Einsatz im Labor als auch in der Produktionslinie geeignet.
Die erweiterten internen Menüs sind leicht zu verstehen, und die grafische Oberfläche ist so ausgelegt, um nur die wichtigen Informationen zu zeigen.
Alles ist genau dort, wo es sein sollte.



Benutzerfreundliche Oberfläche Einfache Reinigung Rundum Verwendung



Modell 0-0,2 bar 0-0,5 bar 0-1 bar 0-2 bar 0-3 bar 0-6 bar
Genauigkeit Dp / Durchfluss 1% RDG+3DGT 1% RDG+3DGT 1% RDG+3DGT 1% RDG+3DGT 1% RDG+3DGT 1% RDG+3DGT
Messbereich Dp / Durchfluss 0-65 mbar 0-65 mbar 0-65 mbar 0-65 mbar 0-65 mbar 0-65 mbar
Auflösung Dp / Durchfluss 0,001 mbar 0,001 mbar 0,001 mbar 0,002 mbar

0,005 mbar 0,005 mbar
Genauigkeit Fülldruck 1,5%FS 1,5%FS 1,5%FS 1,5%FS 1,5%FS 1,5%FS
Messbereich Fülldruck 0-FS 0-FS 0-FS 0-FS 0-FS 0-FS
Auflösung Fülldruck 0,01 mbar 0,01 mbar 0,1 mbar 0,1 mbar 0,1 mbar 0,1 mbar
Genauigkeit Leckmessung in cc/’ 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min
Bereich der Leckmessung in cc/’ 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min
Auflösung Leckmessung in cc/’ 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min
Genauigkeit Volumenmessung in cc/’ - - - - - -
Bereich der Volumenmessung in cc/’ - - - - - -
Auflösung Volumenmessung in cc/’ - - - - - -
Messeinheit mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s.
Abmessungen 180X160X200 mm
Gewicht 5 kg
Display-Abmessungen 320x240 pixel
Betriebstemperaturbereich 5-40 °C
RS232-Port 2
Porte RS485 1
"Master"  USB-Anschluss 1
"Slave" USB-Anschluss 1
Ethernet-Anschluss -
Signale I/O Start, Stop, Filling, Test, Good, Reject, 3BCD
Hilfssignale I/O (optional) -
Programmnummer 100
Testarchiv-Speicher Standard
Sperre mit Passwort Yes
Programmname Yes, 8 characters
Referenzstandards EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779

  • Externes Entlüftungs-Magnetventil mit Schutzfilter
  • Externer Startknopf
  • Externe Bedientafel für Start/Abort
  • Externe 4-Programm - Auswahltafel
  • Startpedal
  • Strichcode-Lesegerät
  • Aufkleber für Drucker 4500Stk
  • Verlängerungskabel AUX-Signale
  • Venturi-Rohre
  • Luftfilter
  • Software M Series Manager
  • TTY
  • Serial-Protokoll
  • 24 VDC Versorgung
  • Serielles PC-Kabel Eigentümer ---> M-Serie
  • MIXER-07
  • Software Data Manager
  • Thermodrucker mit Peel-Off-
  • Thermodrucker mit Peel-Off-
  • Adapterkabel AUX Serie M ---> Serie ET
  • Remote Start / Abbruch / Gut / Schlecht
  • Software "Data Manager"
  • 5 Mikron Luftfilter

  • Pneumatik mit schnellen Mikro-Magnetventilen - (STANDARD)
  • Frontaler Druck-Feinregler - (STANDARD)
  • Pneumatikmodul für Fernmessung - (STANDARD)
  • Starteingang mit Zweihandlogik
  • Messung von hoher Auflösung (1M pti AD) - (STANDARD)
